Flachdach-Aufständerung - "Flat-Flex"-Set - für 6 x PV-Module (nebeneinander)

PV Montageset für Flachdächer für 6 PV Module nebeneinander

Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks:
Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch.

Die Module werden mit dieser Aufständerung quer montiert. Es können vier Module nebeneinander aufgebaut werden.

Das Montageset Set besteht aus folgenden Komponenten

PV Flachdach Montagesystem FlatFlex

FlatFlex Montagesystem für 6 PV Module nebeneinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

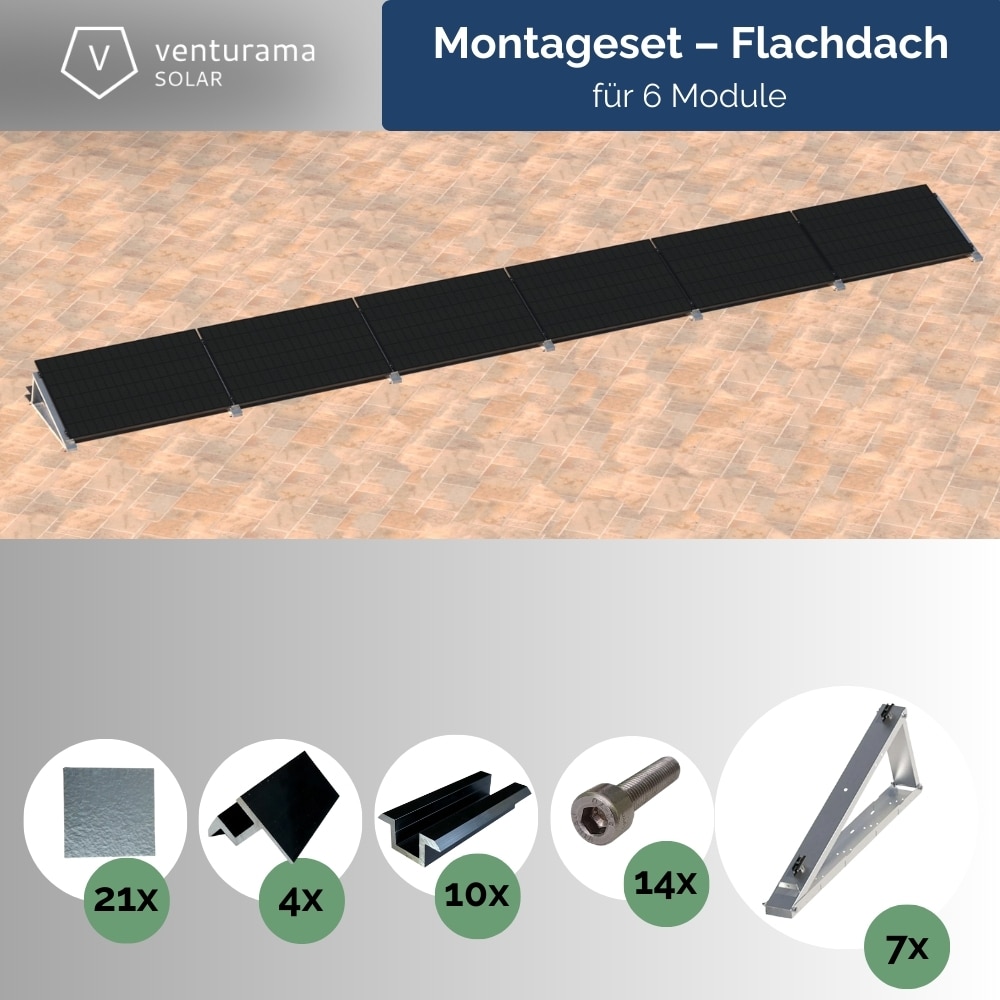

FlatFlex PV Montageset - Inhalt

• 7 x FlatFlex Flachdach-Aufständerung
• 7 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
• 14 x Zylinderkopfschraube 45mm
• 4 x 30mm Endklemme schwarz
• 10 x Mittelklemme schwarz
• 6 x Bohrschrauben
• 2 x QD-Verbinder

Technische Daten

• Neigungswinkel: 10°/15°/20°
• Modulausrichtung: quer
• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 115 mm
• Länge Modulauflage: 900 mm
• Gewicht des Sets: 19 kg
• Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
• Grundfläche aufgebaut (LxBxH): ~ 720 x 120 x 50 cm
