Montageset PremiumLine Schrägdach für 2 Module

Produktbeschreibung

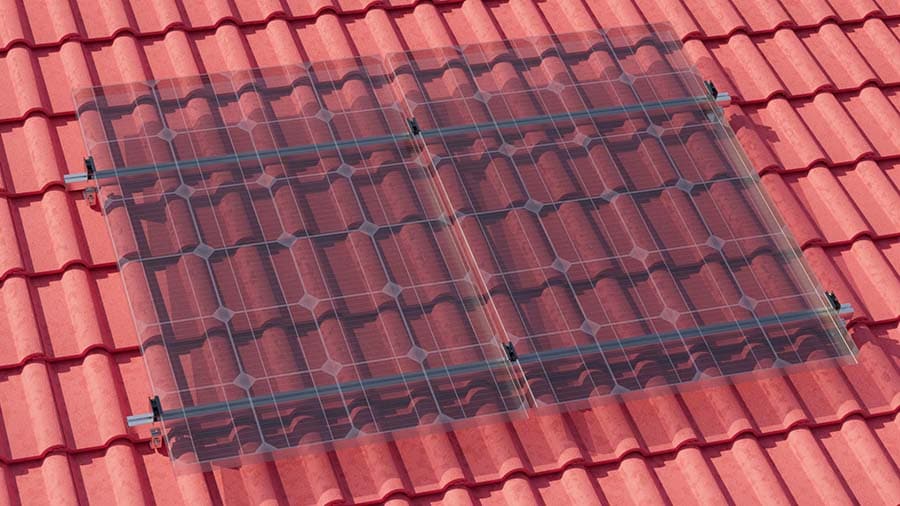

Das Montageset PremiumLine Schrägdach für 2 Module ist eine Unterkonstruktion zur sicheren Befestigung von zwei Photovoltaikmodulen auf Schräg- bzw. Ziegeldächern. Es ist für die hochkant montierte, nebeneinander angeordnete Installation von zwei PV-Modulen ausgelegt und enthält aufeinander abgestimmte Komponenten für die Dachmontage.

Lieferumfang

- 6x Mittellast-Dachhaken 3-fach verstellbar

- 12x Tellerkopfschrauben M8 x 100 mm

- 4x Montageschiene Typ-2 Duro in 1.200 mm

- 6x Hammerkopfschrauben M10

- 6x Sechskantsperrzahnmutter M10

- 2x Hammerkopfschrauben M8

- 2x Sechskantsperrzahnmutter M8

- 4x Endklemme-Klick System

- 2x Mittelklemmen-Klick-System

- 4x Schienenverbinder Typ-1 Standard

- 4x Endkappenschwarz

Technische Daten

Artikelname: Montageset PremiumLine Schrägdach für 2 Module

System: Montageset Schräg-/Ziegeldach

Anwendung: Unterkonstruktion für 2x PV-Module

Einsatzbereich: Schräg- und Ziegeldächer (Steildach)

Modulausrichtung: Hochkant, nebeneinander

Modulbefestigung: Mittel-/Endklemme mit Klick-System

Zubehör: Inkl. Zubehör für eine Modulrahmenhöhe von 30 mm oder 35 mm (je nach Auswahl)

Montageschiene:

- Typ: Typ-2 Duro

- Werkstoff: Aluminium EN AW – 6063 T66

- Stärke: 1,6 mm

- Länge: 1.200 mm

- Höhe: 31,6 mm

- Breite: 90 mm

Dachhaken:

- Typ: Mittellast-Dachhaken, 3-fach verstellbar

- Höhenverstellbar: 115–153 mm

- Werkstoff: A2 Edelstahl (1.4016)

- Lochgröße: Ø 9 mm

- Grundplatte: 55 x 140 x 5 mm

Nicht im Lieferumfang: Solarmodule, Wechselrichter, Kabel
