Montageset BlackLine Schrägdach für 4 Module RH 30mm / 35mm (Produkt aktuell ausverkauft)

Produktbeschreibung

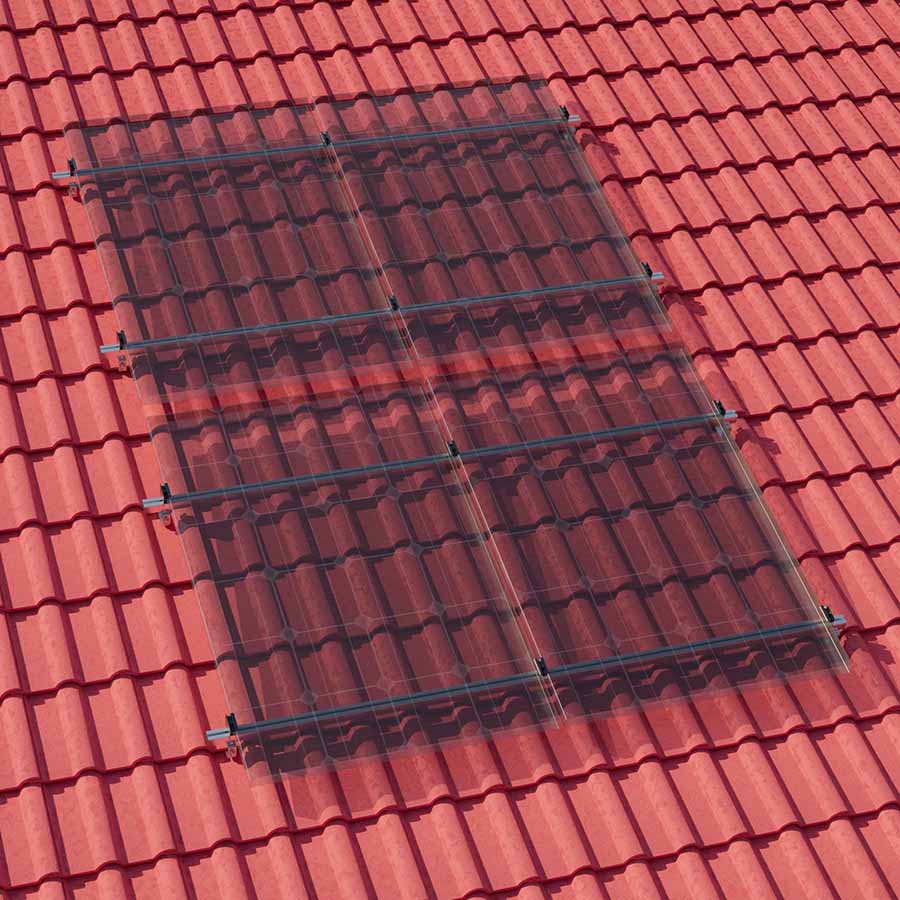

Das Montageset BlackLine Schrägdach für 4 Module ist ein Montagesystem zur Befestigung von Photovoltaikmodulen auf Schräg- und Ziegeldächern.

Lieferumfang

- 10x Mittellast-Dachhaken, 3-fach-verstellbar

- 20x Tellerkopfschrauben 8 x 100 mm

- 8x Montageschiene Typ-2 Duro schwarz, 1.200 mm

- 10x Hammerkopfschrauben M10

- 10x Sechskantsperrzahnmutter M10

- 4x Endklemme-Klick System schwarz, für 30 mm oder 35 mm Rahmenhöhe (je nach Auswahl)

- 6x Mittelklemmen-Klick-System schwarz, für 30 mm oder 35 mm Rahmenhöhe (je nach Auswahl)

- 12x Schienenverbinder Typ-1 Standard

- 4x Endkappen schwarz

- 2x Hammerkopfschrauben und 2x Sperrzahnmutter zur Befestigung des Wechselrichters an der unteren PV-Montageschiene

Technische Daten

Artikelname: Montageset BlackLine Schrägdach für 4 Module

Einsatz: Montage auf Schräg- & Ziegeldach

Auslegung: für 4 x Photovoltaikmodule

Modulausrichtung: Hochkant, nebeneinander

Zubehör für Modulrahmenhöhe: 30 mm oder 35 mm (je nach Auswahl)

Modulbefestigung: Mittel-/Endklemme schwarz mit Klick-System

Montageschiene:

- Typ: Typ-2 Duro schwarz

- Werkstoff: Aluminium EN AW – 6063 T66

- Stärke: 1,6 mm

- Länge: 1.200 mm

- Höhe: 31,6 mm

- Breite: 90 mm

Dachhaken:

- Ausführung: 3-fach-verstellbar

- Werkstoff: Edelstahl (1.4016)

- Lochgröße: Ø 9 mm

- Grundplatte: 55 x 140 x 5 mm

- Höhe verstellbar: 115–153 mm

Hinweise:

- Solarmodule, Wechselrichter und Kabel nicht im Lieferumfang enthalten
