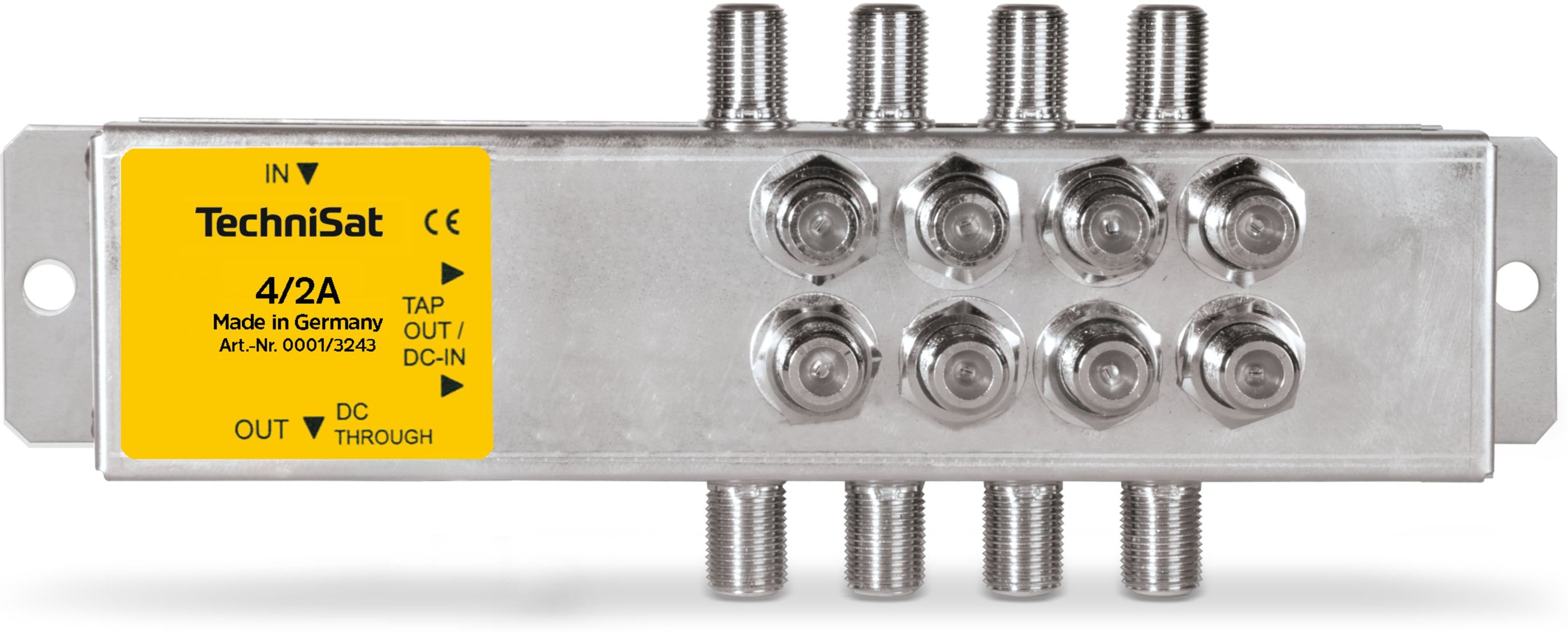

TechniSat Aktiver 2-fach-Abzweiger 4, 2A

Diese in ihrer Art konkurrenzlose Baugruppe ermöglicht es, die Signale eines Verteilstammes jeweils doppelt abzuzweigen und nachgeschalteten Unterverteilungen zuzuführen. Die Stammleitung hat eine Dämpfung von nur 1 dB. Die Abzweige sind schräglagenentzerrt und haben eine Verstärkung von 5 dB. Der aktive 2-fach-Abzweiger 4/2A ist bis zu 6-fach kaskadierbar, um Signale für nachgeschaltetete Unterverteilungen bereitzustellen, z. B. bei Signalverteilung auf die Etagen eines Hochhauses oder auf die Häuser einer Häuserzeile. Dieses Bauteil ist mit allen 5/8er-Schaltern sowie mit den TechniRoutern 5/1x8 und 5/2x4 kombinierbar!

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -25 ... 55 °C

Allgemeine Merkmale

• Top-Ausstattung: Gleiches Rastermaß der F-Buchsen wie TECHNISWITCH und TECHNISYSTEM

Durchgangsdämpfung

• Sat: 0,6 ... 1 dB

Empfangsbereich

• Sat: 950 ... 2.150 MHz
• Terrestrik: 47 - 862 MHz

Entkopplung

• Ausgänge: 45 dB
• Stämme: 60 dB

Technische Daten

• Sat-Eingänge: 4

Verstärkung

• Sat: 3 ... 6 dB fest

Stromversorgung

• Stromverbrauch: typ. 130 mA @15V
