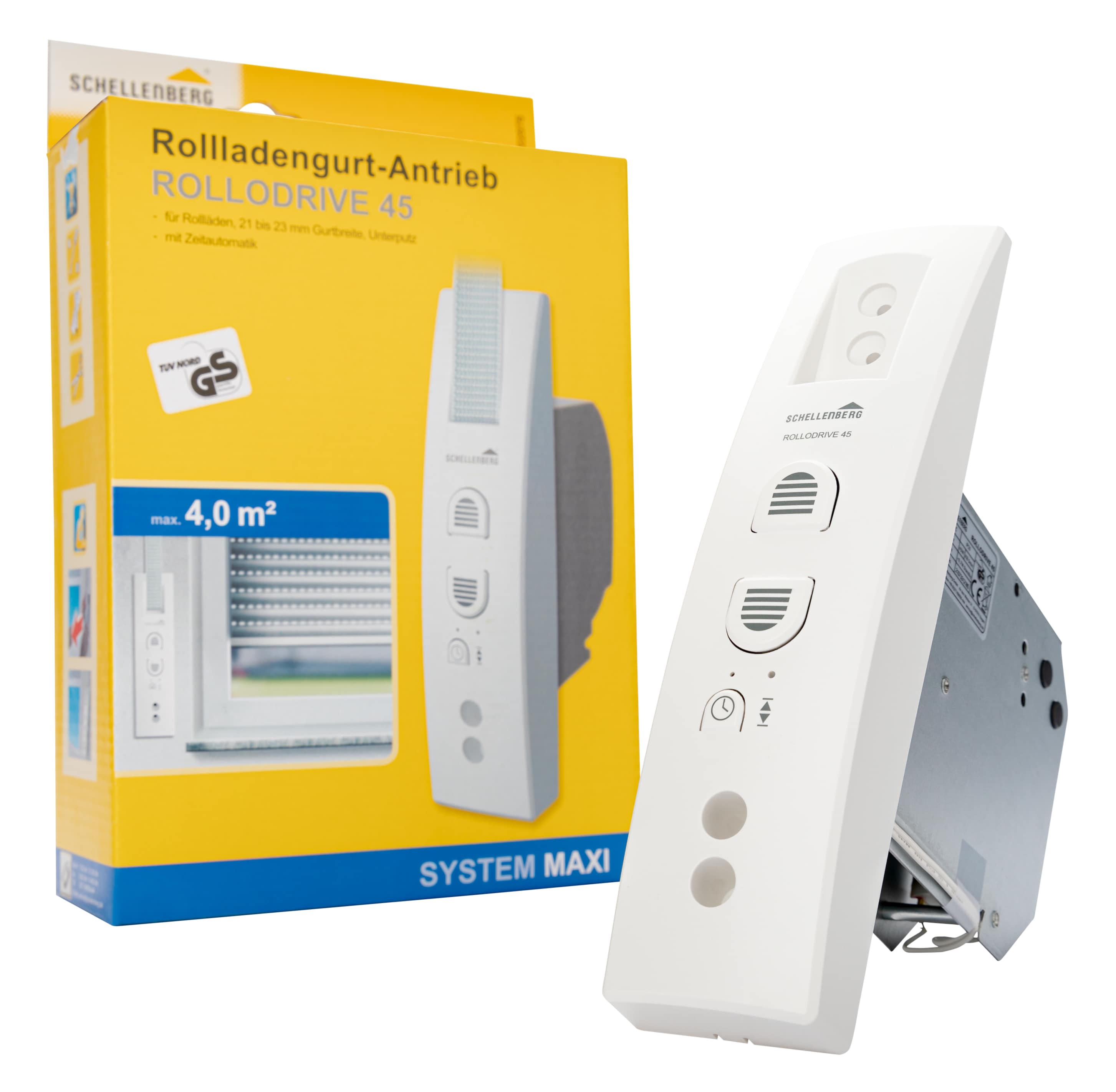

Schellenberg Rolladengurtantrieb RolloDrive 45

Der Schellenberg RolloDrive 45 ermöglicht die Bedienung eines Rolladens bequem per Knopfdruck oder Zeitautomatik. Der elektrische Gurtwickler ist für Kunststoff-Rolläden bis zu einer Fläche von 4 m² geeignet und kompatibel mit dem Rolladensystem Maxi mit einer Gurtbreite von 23 mm. Er ersetzt einen vorhandenen mechanischen Gurtwickler vollständig. Der RolloDrive 45 kann in alle gängigen Mauerkästen mit einer Öffnungsbreite von mindestens 35 mm und einer Höhe von mindestens 103 mm verbaut werden. Er hat zwei Lochabstände von 135 mm bzw. 165 mm. Der elektrische Gurtwickler ist ideal für Mietobjekte geeignet, da für den Einbau das Öffnen des Rolladenkastens nicht notwendig ist.

Die integrierte Zeitautomatik macht es möglich, den Rolladen zu gewünschten Uhrzeiten automatisch hoch- oder herunterfahren zu lassen. Dafür ist jeweils eine Auf- bzw. Abfahrt programmierbar. Blockiert der Rolladen oder trifft er auf ein Hindernis, stoppt der elektrische Gurtwickler selbstständig. Große Tasten am RolloDrive 45 erleichtern die Bedienung und die Einstellung der Endlagen. Die Stromversorgung erfolgt über ein Netzkabel.

Als Erweiterung kann der Rolladen mit einem separat erhältlichen Sonnensensor nach Sonnenstand gesteuert werden. Dadurch können z. B. Einrichtungsgegenstände und Pflanzen vor einer zu hohen Sonneneinstrahlung geschützt werden.

Technische Daten

• Maße (B x H x T): 55 x 220 x 32 mm
• Einbaumaße (T x H): 129 x 101 mm
• Lochabstand: 135 mm oder 165 mm
• Rolladensystem: Maxi
• Rolladenfläche: max. 4,0 m²
• Fläche bei Kunststoff-Rolladen: max. 4,0 m²
• Fläche bei Aluminium-/Holz-Rolladen: max. 2,0 m²
• Gurtbandbreite: 23 mm
• Wickelkapazität:o bei 1,0 mm Gurtstärke: ca. 6,5 mo bei 1,7 mm Gurtstärke: ca. 3,5 m
• Netzkabellänge: 1,9 m
• Betriebsspannung: 230 V/50 Hz
• Nennleistung: 29 W
• Leistung Stand-by: < 0,7 W
• Netzkabel: 24 V DC/1,2 A
• Drehmoment: 2,5 Nm
• Drehzahl: max. 34 U/Minute
• Zugkraft/Anfangszugkraft: max. 12 kg
• Endzugkraft: 7 kg am Gurtband
• Kurzzeitbetrieb: 5 Minuten
• Schutzklasse: III
• Schutzart: IP20, nur für trockene Räume
• Positionsgenauigkeit: 5 mm
• Anzahl der Schaltzeiten: 2 (Auf und Ab)
• Einstellbereich Sonnenautomatik: 3.000 bis 10.000 Lux
• Zulässige Umgebungstemperatur: 0 °C bis +40 °C
• Ganggenauigkeit der Uhr: ca. +/- 1 Minute/Monat

Lieferumfang

• 1 x RolloDrive 45
• 1 x Netzkabel, 1,9 m Kabel
• 2 x Schrauben
• 2 x Dübel
• 1 x Entriegelungsklammer
• 1 x Bedienungsanleitung
