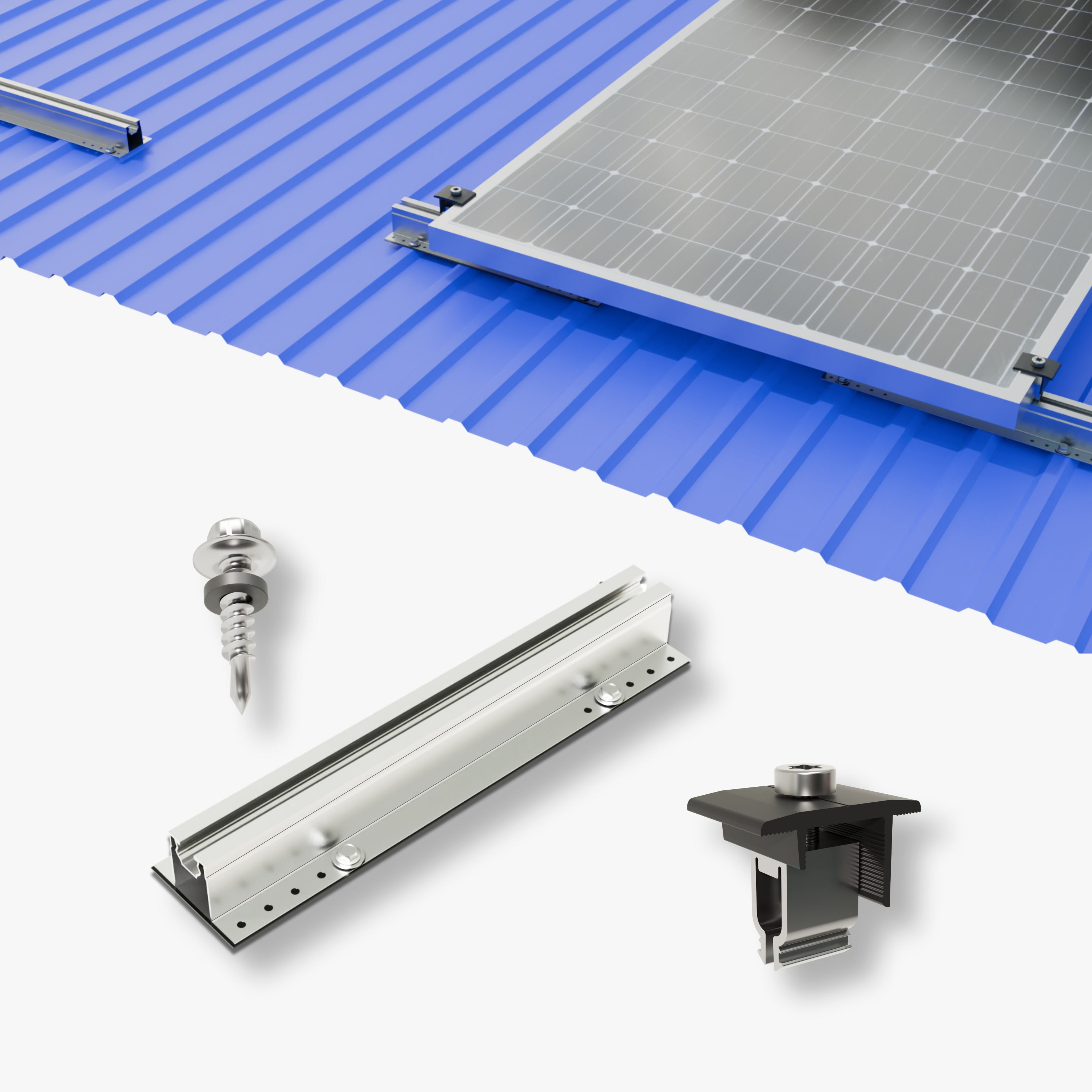

Trapezblech-Montageset für 4 Module mit Kurzschienen

Das Montage-Set für Trapezblech mit Kurzschienen dient zur sicheren Befestigung von Photovoltaikmodulen auf Trapezblechdächern. Die Aluminium-Kurzschiene wird direkt auf den Hochsicken des Blechs verschraubt. Mithilfe von Modulklemmen lassen sich Solarmodule stabil und dauerhaft auf der Schiene fixieren.

Komplettset für die Montage von 4 Solarmodulen nebeneinander.

Die Kurzschiene besteht aus robustem Aluminium und verfügt über ein vorgebohrtes Lochbild, das die Installation erleichtert. Eine integrierte EPDM-Dichtung schützt das Dach vor Feuchtigkeit und verhindert Korrosion.

Eigenschaften:

• Hochwertige Kurzschiene – Robuste Aluminium-Konstruktion für hohe Belastbarkeit und lange Lebensdauer.
• Integrierte EPDM-Dichtung – Schützt das Dach zuverlässig vor Feuchtigkeit und verhindert Korrosion.
• Vorgebohrtes Lochbild – Erleichtert die Installation und sorgt für eine präzise, sichere Befestigung.
• Komplett-Set – Enthält alle benötigten Komponenten für eine schnelle und unkomplizierte Montage.
• Geeignet für Trapezblechdächer – Optimal für industrielle und private Photovoltaikprojekte.

Befestigung auf dem Dach:

Die Kurzschiene wird direkt auf dem Hochsickenbereich des Trapezblechs befestigt. Dazu werden spezielle Bohrschrauben mit Dichtscheiben verwendet, die durch die vorgebohrten Löcher der Schiene in das Trapezblech geschraubt werden. Die EPDM-Dichtung zwischen Schiene und Dach sorgt dabei für eine zuverlässige Abdichtung, sodass kein Wasser in das Dach eindringen kann. Diese Befestigungsmethode gewährleistet eine stabile und witterungsbeständige Verbindung ohne zusätzliche Unterkonstruktion.

Befestigung der Solarmodule:

Die Solarmodule werden mithilfe von Modulklemmen auf der montierten Kurzschiene befestigt. Die Klemmen werden direkt an der Kurzschiene befestigt und sorgen für eine stabile Verbindung zwischen den Solarmodulen und der Unterkonstruktion. Durch diese flexible Montagemöglichkeit lassen sich verschiedene Modulgrößen problemlos integrieren.

Vorteile:

• Einfache und schnelle Montage durch das vorgebohrte Lochbild.
• Witterungsbeständig und langlebig, ideal für langfristige PV-Installationen.
• Sichere Befestigung durch stabile Konstruktion und EPDM-Dichtung.
• Schutz des Daches vor Feuchtigkeit und Korrosion.
• Flexibel anpassbar, kompatibel mit verschiedenen Solarmodulen und Trapezblechdächern.

Das Set enthält alle notwendigen Komponenten und sorgt für eine stabile sowie zuverlässige Montage der Solarmodule.

Lieferumfang:

• 10x Kurzschiene (Länge: 400 mm)
• 50x Bohrschraube mit Sechskantkopf und Dichtscheibe (Länge: 30 mm)
• 10x Multi-Klemmen (Farbe: schwarz, 40 mm)

Steuerbefreiung für Photovoltaikprodukte:

Profitiere beim Kauf dieses Produkts von der Steuerbefreiung! Diese gilt für Photovoltaikprodukte bis zu einer maximalen Leistung von 30.000 Watt bei Privatinstallationen. Falls deine Bestellung nicht unter diese Regelung fällt, informiere uns bitte, damit wir die gesetzliche Mehrwertsteuer von 19 % berechnen können. Derzeit sind alle unsere PV-Produkte bereits zum Nettopreis verfügbar.
